게재월 | 2005 - 04 1020 0

대부분의 전자 시스템에서 POR( 파워 온 리셋 ) 기능으로시스템 전압을 모니터링하는 기능은 시스템 기동 시의 초기화를 올바로 할 수 있게 하는 역할을 담당한다 . 또한 POR 로절전 상황을 검출하게 되면 메모리에 문제를 일으키거나 시스템이 올바르지 않게 실행되는 코드 실행 가능성을 최소화할 수 있다 . 하이엔드 시스템에서의 신뢰성 향상을 위해서는 시스템의전원을 올바른 순서로 시퀀싱함으로써 마이크로컨트롤러 , 마이크로프로세서 , DSP, ASIC 등의 래치업을 방지 , 시스템 손상이나 장기 신뢰성 문제를 유발하지 않도록 할 필요가 있다 . 대부분의 경우 , 하나 이상의 마이크로프로세서 감시 IC 가 이러한 시퀀싱 및 모니터링 기능을 수행하게 된다 .

검출 회로와 파워 온 리셋을 사용한전압의 모니터링

시스템 전원 전압을 모니터링하는 간단한 방법은 비교기와내장 레퍼런스를 조합한 전압 검출기를 사용하는 것이다 . 전원 전압이 전압 검출기의 임계값 이하로 떨어지면 출력이 발생되어 시스템의 마이크로프로세서 측에 전원 사고가 임박했음을 알리게 된다 . 이러한 경고 신호를 통해 마이크로컨트롤러는 메모리를 백업하고 전원을 켜거나 끄며 시스템 제어 방법을 통해 셧다운 할 수 있게 된다 .

전압 검출기가 시스템 기동 혹은 전원을 끄는 동안 상태를달리 하게 되면 출력은 짧은 지연 시간 이후에 발생하게 된다 . 이것은 전원 사고 경고로서는 별 문제가 없다 . 하지만 대부분의 경우 , 마이크로컨트롤러의 리셋 입력은 이보다 더 긴지연시간을 필요로 한다 . 회로 기동의 과정에서 시스템 클록과 전원 공급 장치가 안정화되고 프로세서의 레지스터들은마이크로컨트롤러가 리셋 상태로부터 풀려나기 전에 초기화되어야 한다 . 파워 온 리셋 (POR) 은 , 긴 지연 시간 ( 리셋 타임아웃이라한다 ) 을 제공하여 시스템으로 하여금 마이크로컨트롤러가 동작하기 전에 완전히 초기화되도록 하는 일종의 마이크로컨트롤러 감시 IC 이다 . 또한 전원 전압이 시스템 기동 이후에 일시적으로 POR 의 임계값 이하로 떨어지면 이 동일한 지연 시간은 전원 전압이 POR 경계 이상으로 회복된 다음에 적용된다 . 파워 온 리셋은 여러 가지 서로 다른 고정 타임아웃 및 경계 전압으로 된 제품이 출시되어 있으며 일부 제품은 커패시터로 조정 가능한 타임아웃 주기를 갖고 있다 .

다중 전압 시스템의 모니터링

대부분의 시스템은 3.3V I/O 로직 전압을 모니터링한다 . 보다 높은 신뢰도를 요구하는 시스템의 경우 , 코어와 메모리에 전력을 공급하는 등의 추가적인 전원에 대해 모니터링해야 하는 경우가 있다 . 대량의 다중 전압 마이크로프로세서 감시 소자들이 이러한 작업을 실행할 수 있으나 주어진 시스템의 특정한 요구사항이 있을 경우에는 선택의 폭이 금방 좁아지게 된다 . 대부분의 감시 소자의 경우 5V, 3.3V, 2.5V 및 1.8V 등 표준 전압을 모니터링하지만 , 다양한 부품 ( 메모리 , PLDASIC 등 ) 의 경우 독특한 전원을 요구하므로 추가적인 전압모니터링이 필요할 수 있다 . 그 결과 , 고정 임계값을 갖는 소자 ( 외부 저항 불필요 ) 와 보다 유연성이 있어 원하는 대로 값을 조정할 수 있는 임계값 조정 가능 소자 ( 그러나 외부 저항이 필요 ) 중 어느 것을 선택하는가 사이에서 결정해야 한다 . 고정 임계값과 가변 임계값을 모두 제공할 수 있도록 조합된 소자라면 가장 좋은 솔루션을 제공할 수 있을 것이다 . 소자를 선택할 때는 시스템의 가장 낮은 전압도 모니터링할 수있을 만큼 전압이 충분히 낮은 것을 선택하도록 한다 . 0.8V,0.9V 및 1V 전원으로 동작하는 시스템을 예로 들면 , 표준 기준전압이 1.2V 인 소자는 제대로 동작하지 않을 것이다 . 고 신뢰 시스템 내의 전원 전압 가짓수는 최근 증가추세에있다 . 보통 10 개 이상의 전압이 사용된다 . 여러 개의 전압을모니터링하는 경우에는 결국 여러 개의 감시 소자를 사용하게 될 수 있다 . 이러한 경우에는 오픈 드레인 출력을 갖는 다중 전압 감시 소자가 유리할 때가 많은데 , 왜냐하면 출력을묶어 OR 연산을 적용시키면 하나의 출력으로 만들 수 있기때문이다 . 그림 1 은 두 개의 MAX6710 을 연결하여 8 가지 전압을 모니터링하면서 하나의 리셋 신호를 제공하도록 한 회로이다 .

▲ 그림 1. 오픈 드레인 출력이 있는 두 개의 다중 전압 감시 소자는

여덟 개의 전압을 모니터링하여 단일 리셋 출력을 제공한다

어떤 전원 공급 장치에 대해서는 저전압만 감시하는 것이아니라 과전압 상황에 대해서도 모니터링해야 하는 경우가있다 . 과전압 모니터링은 이제 여러 시스템에서 고비용의 프로세서나 ASIC 의 손상을 막기 위한 필수적인 요소가 되었다 . 과전압과 저전압 상황을 모두 모니터링하는 윈도우 검출기는 두 개의 전압 검출기와 한 개의 기준전압을 사용하여 구성할 수 있다 . MAX6754 와 같은 전용 윈도우 검출기를 사용하는 방법도 있다 . 또 다른 형태의 전압 보호 회로로는 전원 전압이 특정 레벨이상이 될 경우 전원을 차단하는 외장 P 채널 MOSFET 을 사용하는 것이 있다 ( 그림 2 ).

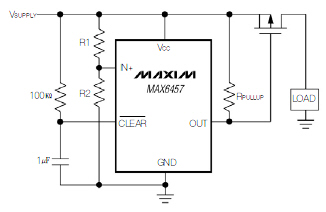

▲ 그림 2. 감시 회로가 과전압 조건을 검출하면 P채널 MOSFET이

전원 레귤레이터의 인에이블 또는 셧다운 핀을 사용 , 전원을 편리하게 시퀀싱할 수 있다 . 이 “ 데이지 체인 (daisychaining) ” 구조를 사용하면 어떤 전원이 들어오게 될 때 POK( 전원 OK) 신호가 출력되어 ( 신호가 있는 경우 ) 다른 회로에 그 전압이 허용 한계 내에 있음을 알린다 . POK 출력은두 번째 레귤레이터의 셧다운 또는 인에이블 핀에 연결되어 신호 활성화 시 그 레귤레이터를 켜게 된다 .

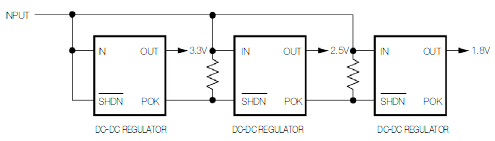

▲그림 3. POK 출력이 있는 전원 공급 장치는 기타 전원의 편리한 시퀀싱 기능을 제공한다

그림 3 은 이러한 방법을 다이어그램으로 나타낸 것이다 . 지연 시간을 보다 길게 해야 하는 경우를 위해 어떤 레귤레이터에는 POR 기능이들어 있다 . 이로써 다음 번 전원을 차례로 켤 때 더욱 긴 시간지연이 가능하다 .POK 신호를 사용할 수 없는 경우에는 검출기 또는 POR 출력을 두 번째 전원의 셧다운 또는 인에이블 입력에 연결하는 방법으로 전원의 출력을 전압 검출기 또는 POR 로 모니터링한다 . 모니터링하고 있는 전압이 특정 경계를 넘으면 두 번째 전원이 켜진다 .

전압 검출기는 잡음이 심한 전원 공급 장치에 사용할 경우 , 레귤레이터를 원하지 않지만 여러 번 껐다 켰다 할 수 있는데 , 이런 현상은 모니터링하는 전압의 레벨이 천이 경계에 가까울 때 특히 그러하다 . 이러한 경우 , 파워 온 리셋 회로를 사용하면 이 현상을 최소화할 수 있다 . 이는 POR 의 타임아웃주기가 갖는 이점이다 . 모니터링하는 전압이 감시 소자의 경계 아래로 떨어지면 , POR 의 출력이 발생하여 모니터링하는전압이 경계 위로 복귀한 이후 최소한의 리셋 타임아웃 시간동안까지는 유지된다 .

모니터링 대상 전압은 타임아웃 주기 동안 연속으로 리셋경계 위에 있어서 감시 소자가 출력 발효를 철회하도록 해야전원이 계속 꺼졌다 켜졌다를 반복하는 일이 없다 . 위에 열거한 이점 외에도 POR 을 사용하여 셧다운 또는 인에이블 마진 모니터링 핀을위한 신호를 발생하도록 하면 턴온 시간을 제어할 수 있다는장점이 있다 . POR 은 몇 마이크로초에서 1 초 이상까지의 범위에서 리셋 타임아웃을 가질 수 있다 . 또한 커패시터로 조정가능한 소자의 경우에는 주어진 소자의 타임아웃 주기를 변경할 수도 있다 .

파워 온 리셋 회로를 사용하면 다른 회로 기동 시퀀싱 상황을 제어할 수 있는 능력도 생기게 된다 . 예를 들어 , 세 개의전원 공급 장치를 갖는 시스템에서 여러분은 세 번째 전원이활성화되기 전에 처음 두 개의 전원이 유효한 출력을 내도록하기를 원할 수 있다 .POK 출력이 없는 단일 레귤레이터가 처음 두 전원을 생성한다면 듀얼 전압 POR 을 사용하여 이 두 가지 전압을 모니터링할 수 있다 . 이 POR 의 출력은 세 번째 전원의 인에이블또는 셧다운 핀에 신호를 줌으로써 전원 시퀀싱을 제어하게된다 . 이보다 많은 수의 전원을 시퀀싱하기 위해서는 다중 전압 소자를 사용하면 된다 . 예를 들어 네 개의 전압을 시퀀싱하는 경우에는 쿼드 전압 검출기가 적당하다 . 또한 복수의 전원을 시퀀싱하기 위해 서로 다른 지연 시간을 가진 복수의 리 셋 출력을 구비한 소자를 사용할 수도 있다 .

“ 실버 박스 ” 또는 “ 브릭 (brick) ” 전원 공급 장치 사용 시 , 추가적인 회로를 사용하지 않고 각 전압을 제어된 순서로 켜고 끄는 것은 불가능할 수도 있다 . 이러한 전원 공급 장치는 5V, 3.3V, 2.5V 및 1.8V 등 시스템 곳곳에 사용되는 표준 전압을 공급한다 . 예를 들어 , 브릭형 전원 공급 장치는 두 개의서로 다른 IC 에 3.3V 의 로직 전원과 1.8V 의 코어 전원을 공급한다 . 어떤 경우 이러한 IC 들은 색다른 전원 시퀀싱을 요구할 때가 있다 . 즉 하나의 소자에 대해서는 코어 전압이 먼저상승해야 하는데 또 하나에서는 I/O 전원이 먼저 상승해야하는 경우이다 . 이러한 상황에서 전원을 시퀀싱하는 한 가지 방법은 외부패스 소자를 통해 전원을 스위칭하는 것이다 .

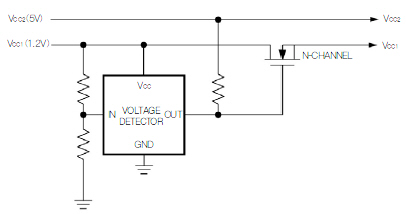

▲그림 4. 높은 전압을 사용할 수 있을 경우, 전압 검출기를 사용하면

N채널 MOSFET을 켬으로써 저전압 시퀀싱이 가능해진다

그림 4 에는 V CC1 을 켜고 끄는 MOSFET 에 마진 모니터링 연결된 전압 검출기가 나와있다 . MOSFET 의 동작에 충분한 게이트 - 소스 전압을 제공하는 높은 전압이 있을 경우에는 N 채널 MOSFET 이 이 애플리케이션에 적합하다 . 그러나 전압 검출기의 출력을 켤 만큼충분히 높은 레벨로 V CC1 이 도달하기 전에 V CC2 가 존재하게되면 이 회로의 기동 중 문제가 생길 수 있다 . 이 경우 , V CC2 라갈 때까지 MOSFET 을 켜진 상태로 있게 할 것이다 . 전압 검출기와 P 채널 MOSFET 을 사용하면 또 하나의 더높은 전압이 없이도 이와 동일한 종류의 회로를 구현할 수 있다 . 그러나 이 회로는 저전압 전원에는 적합하지 않다 . 또한 P 채널 MOSFET 은 턴온 저항이 커서 고출력 애플리케이션에는 실용적이지 않다 . 보다 쉽고 신뢰도가 높은 방법으로는 MAX6819 와 같은 소자를 사용하여 모니터링과 시퀀싱 기능을 함께 수행하는 것이다 ( 그림 5 ).

▲그림 5. 일차 전원 기동 후, MAX6819가 켜져 두 번째 전원을 켜게 된다. 온 보드

차지 펌프는 MOSFET을 여기하여 턴온 저항을 최소화 해준다

이러한 형식의 IC 는 리셋 회로를사용 , 첫 번째 전압을 모니터링하여 전압이규격 안에 있는지를 판단하고 규격 안에 있을 경우 MOSFET 드라이버를 통해 MOSFET 을켜게 된다 . 내장 차지 펌프는 두 째 전원에 고정 전압을 더하고 그 결과로얻어지는 전압을 MOSFET 의 게이트에 가하게 되며 이로써 MOSFET 이 완전히 켜지도록 게이트 - 소스 전압을 충분히 높아지게 한다 .

여러 이동통신 , 네트워킹 , 데이터 저장 및서버 장치를 제조하는 단계에서 마진 평가라는 과정을 종종 사용하여 시스템의 강인성 및 향후 신뢰도를 평가하게 된다 . 이 테 크닉은 시스템 ( 또는 프로세서 ) 의 평가를 수반하게 되는데 , 이평가 작업은 전원 공급 장치의 전압을 공칭 레벨로부터 변화시킴으로써 수행된다 . 이 레벨을 변경하기 위해서는 디지털포텐쇼미터 또는 전류 DAC 를 사용하여 DC-DC 컨버터 전원의 피드백 루프를 변경하는 방법이 일반적으로 사용된다 .

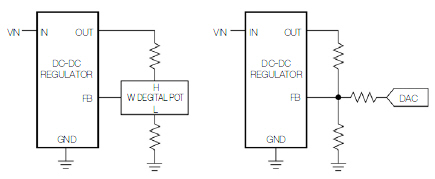

▲그림 6. 전압 마진 평가를 수행하는 두 가지 기본 테크닉(DC-DC 컨버터의 피드백

루프에 디지털 포텐쇼미터 또는 전류 DAC을 추가하는 방법 등이 있음

그림 6 에는 전원의 마진 평가를 위한 여러 방법 마진 모니터링 중 두 가지가 소개되어 있다 . 그 외의 일반적인 방법으로는 디지털 인터페이스를 사용한 전원의 출력 프로그래밍 또는 전원의 트리밍 등이 있다 . 또 다른 마진 평가 방법으로는 모든 전원을 일정 레벨 ( ±5% 또는 ±10%) 까지 증가 혹은 감소시키는 “ 합격 / 불합격 ” 판정 방법 또는 보다 작은 단위 (10mV 또는의 방법을 사용할 경우 , 시스템 성능을 보다 자세하게 평가할수 있다 . 이 값들을 보다 정확하게 측정하는 데 ADC 를 사용할 수있다 . 이 기능을 위해 마이크로컨트롤러 안에 내장된 ADC 를사용하고자 하는 유혹을 느낄 수 있으나 , 마이크로컨트롤러의 마진 모니터링 전력을 공급하는 전원의 전압이 규정 이하로 떨어지게 되면 그 내장 기준전압이 허용 한계를 벗어날 수 있으므로 ADC 의 정확도가 떨어진다 . 또한 마진 평가를 실행하는 동안 리셋 출력의 연결을 끊거나 사용하지 못하도록 꺼놓아 시스템이 계속 동작하도록 할필요가 있다 . 그렇지 않을 경우 , 시스템이 리셋되어 고장 상황이 되는 전원 전압 레벨을 찾아내기가 불가능해진다 . 이러한 마진 평가 기능의 수행 과정은 대형 시스템에 대한 작업일경우 꽤 지루해질 수 있다 .

단일 소자에 모니터링 , 시퀀싱 및마진 평가 기능 통합하기

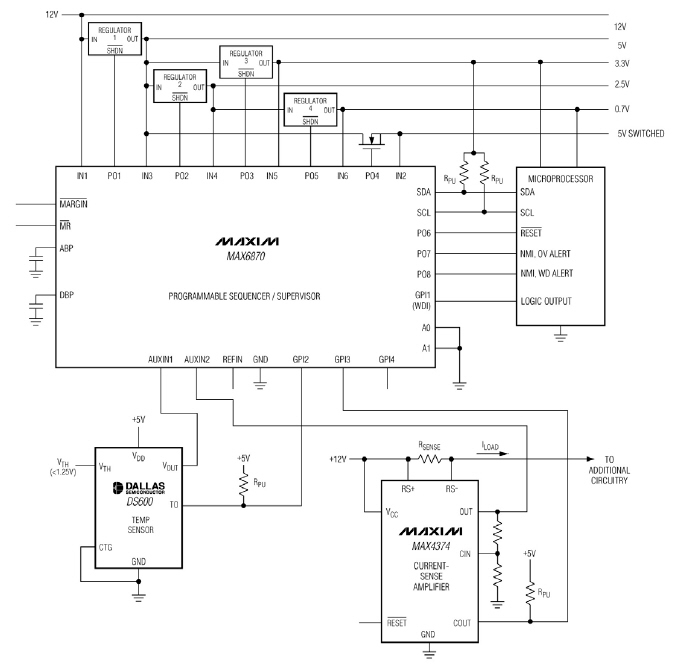

▲그림 7. 프로그램이 가능한 시스템 관리 소자는 전압 모니터링 및 시퀀싱을 위한 유연한 방법을 제공한다

많은 수의 프로세서의 경우 , 코어 전원의 공급 및 I/O 전원의 공급을 담당하는 두 가지 전원만 필요하며 DSP, ASIC, 네트워크 프로세서 및 비디오 프로세서의 경우에는 최고 5 가지의 전원 전압을 필요로 한다 . 단일 시스템 내에서 감시 회로는 10 가지 이상의 전압에 대한 모니터링 및 시퀀싱을 해야할 수도 있다 . 이러한 시스템에 사용되는 전원 전압의 가짓수가 계속 늘어남에 따라 모니터링 , 시퀀싱 및 마진 평가에 사용되는 IC 의 숫자도 늘어난다 . 따라서 비용은 상승하며 보드공간이 더욱 많이 소요된다 . 또한 전압 임계값 또는 리셋 타임아웃 주기와 같은 파라미터를 변경해야 하는 경우에는 새로운 소자를 사용해야 할 수도 있다 . 더욱이 시퀀싱 순서를변경하는 것은 꽤 어려운 일이기도 하다 . 시퀀싱 기능을 조합하는 프로그램 가능 시스템 관리 IC 를 사용하는 것이다 . 이러한 소자는 프로그램이 가능하므로 변경사항을 쉽게 적용할 수 있다 . 이 소자를 사용하면 원형 설계및 제조 단계에서 부품을 계속 교체하거나 할 필요가 없다 .

이러한 부품들 중 많은 수가 소자의 모드를 설정하고 경계 레벨 및 지연 시간 등을 설정하는 내부 레지스터의 프로그램을위해 직렬 인터페이스를 제공하며 온 보드 EEPROM 에는 이러한 레지스터의 내용이 저장된다 . 그림 7 은 다수의 시스템 전원을 모니터링 / 시퀀싱하기 위해설정된 시스템 관리 소자 MAX6870 이다 . ＋12V 버스 전압이 기동하여 임계값 (MAX6870 에 저장되어 있음 ) 을 넘으면 MAX6870 의 출력 중 하나가 ＋5V 전압 레귤레이터를 즉시혹은 일정한 지연시간 ( 이 값 역시 MAX6870 메모리 안에 저장 ) 이후에 켜게 된다 . ＋5V 레귤레이터가 기동하고 그 출력이 해당 임계값을 넘으면 ＋3.3V 전원이 셧다운 상태를 벗어나게 된다 . 이와 동일한 방법으로 나머지 전원이 차례로 켜진다 ( 단 , ＋5V 스위칭 전원은 MAX6870 이 N 마진 모니터링 채널패스 소자를켤 때 사용 가능해진다 ). 일반적으로 이러한 종류의 시스템 관리 소자는 리셋 회로또는 워치독 타이머와 같이 추가적인 감시 기능을 제공하도록 프로그램할 수 있다 . 또 이러한 소자들은 아날로그 및 디지털 입력을 통해 전원 전압이 아닌 다른 파라미터를 모니터링하도록 할 수 있다 . 그림 7 의 회로에서 AUX IN_( 아날로그입력 ) 및 GPI_( 디지털 입력 ) 는 온도와 전원 전류 센서 값을읽고 있다 . MAX6870 은 이러한 값을 디지털화하기 위해 10 비트 ADC 를 갖고 있다 . 마이크로컨트롤러는 이러한 디지털화된 값의 상태를 모니터링한다 . 온도 센서와 전류 센서 각각은 고장이 발생했음 ( 즉 , 전류 또는 온도가 특정 한계를 초과했다거나 하는 현상 ) 을 알리는 비교기 출력을 갖고 있다 . 각각의 비교기 출력은 MAX6870 범용 입력 (GPI) 에 연결되어있다 . MAX6870 은 이러한 전원 관련 상황이 발생할 때 하나이상의 전원을 끌 수 있도록 프로그램할 마진 모니터링 수 있어 ＋12V 전압의 부하를 경감시켜 준다 . 내장 ADC 는 전원의 마진 평가를 정확히 하는 작업을 쉽게해준다 . 각 전원의 출력에서 측정되는 전압은 마진평가 과정동안 ADC 레지스터로부터 읽을 수 있다 . 또한 마진 평가 입력은 전원의 마진 평가가 이루어지는 동안 출력을 끄거나 마진 모니터링 출정에 리셋되는 것을 막아 준다 .

하이엔드 시스템의 전압을 모니터링 , 시퀀싱 , 마진 평가하는 방법은 매우 다양하다 . 새로운 세대의 시스템 관리 소자는지금의 시스템 설계자들이 겪게 되는 복잡성 문제를 해결해준다 . 새로운 완전 통합형 소자들은 기존의 솔루션에 대한 대안을 제공함으로써 하나의 소자 안에 더욱 복잡한 기능들을집적하여 보드 공간 , 비용 및 설계 시간을 절감할 수 있도록해 준다 .
